Twardy jak chrząstka, sam się naprawia jak skóra. Anatomia żelu, który nie powinien istnieć

Żel twardy jak podeszwa, który sam się zszywa

W laboratorium Aalto University w Espoo leży kawałek przezroczystego żelu. Wygląda jak galaretka, ale jest sztywny jak plastik. Liang Chen rozcina go nożyczkami na pół, składa obie połówki, przyciska na kilka godzin — i odstawia.

Następnego dnia żel stanowi jeden kawałek.

Nie sklejonym. Zrośniętym. Na cienkiej wstążce o grubości pół milimetra Chen wiesza odważnik 250 gramów. Wstążka trzyma go bez drgnięcia, a miejsce cięcia zniknęło.

Blizna zniknęła.

To nie ma prawa działać. Ten żel ma moduł sprężystości 50 megapaskali — twardy jak podeszwa buta, jak chrząstka w kolanie. A mimo to naprawia się sam, z wydajnością sięgającą 100 procent.

Skąd znamy ten materiał? Z własnego ciała. Twoja skóra ma moduł rzędu dziesiątków megapaskali i goi się po każdym skaleczeniu. Chrząstka stawowa jest sztywna, sprężysta — i żywa. Tkanki biologiczne od zawsze robią coś, czego syntetyki nie potrafią: łączą twardość z samonaprawą.

Żele syntetyczne, zwane hydrożelami, utknęły w martwym punkcie na sześćdziesiąt lat. Samogojące się są miękkie jak gąbka — poniżej 100 kilopaskali, tysiąc razy słabsze od skóry. Twarde mają ponad 100 megapaskali, ale pękają nieodwracalnie. Połowę problemu zawsze dało się rozwiązać. Obie naraz — nigdy.

Jak to możliwe, że natura potrafi tę sztuczkę, a sześćdziesiąt lat chemii polimerów — nie? Odpowiedź kryje się w jednym słowie, którego przez dekady nikt w laboratoriach nie traktował poważnie: splątanie.

Praca Chena, opublikowana w „Nature Materials", przełamuje ten impas. Odpowiedź nie tkwi w nowym związku chemicznym, tylko w architekturze: w upakowaniu łańcuchów polimeru w szczeliny grubości pojedynczych nanometrów. Żeby zrozumieć, jak to działa, trzeba rozebrać żel na warstwy.

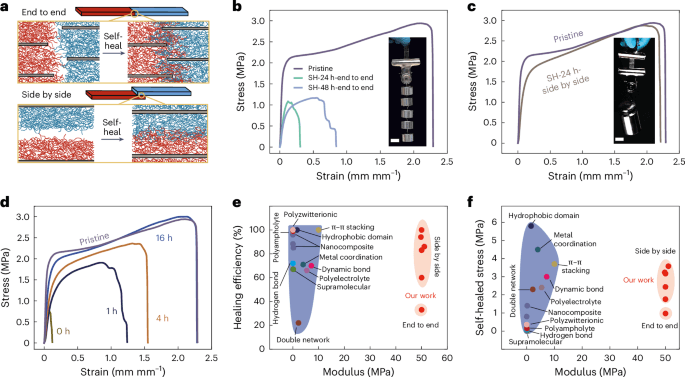

Rys. 1. Samoleczenie żelu przez splątanie polimerów w nanokonfinowaniu. Po przecięciu i ponownym dociśnięciu połówek żel odzyskuje wytrzymałość — wstawka pokazuje zrośniętą wstążkę żelu (grubość 0,5 mm) trzymającą odważnik 250 g. Źródło: Chen L. et al., Stiff and self-healing hydrogels by polymer entanglements in co-planar nanoconfinement, Nature Materials (2025), DOI: 10.1038/s41563-025-02146-5.

Siedem warstw jednego żelu

Warstwa pierwsza: woda. Hydrożel to w większości woda — tu jednak aż 62 procent masy to polimer, co samo w sobie jest ekstremum; typowy żel to ponad 90 procent wody. Woda nadaje miękkość i przepuszcza substancje odżywcze. Ale woda nie trzyma kształtu. Coś musi.

Warstwa druga: łańcuchy. Poliakrylamid — ten sam polimer, który w żelach elektroforetycznych od lat pięćdziesiątych rozdziela fragmenty DNA. Długie nici, które plączą się ze sobą. I tu pierwsza kluczowa decyzja: Chen nie sieciuje ich chemicznie. Żadnych trwałych wiązań między nitkami. Tylko fizyczne supły, przez które nić musi się przeciskać.

Warstwa trzecia: glina. Do wody z monomerem Chen dosypuje syntetyczny hektoryt — sztuczną glinę, kuzynkę naturalnego minerału z pustyni Hector w Kalifornii. Jej płatki to monowarstwy grubości 1 nanometra i średnicy 20 mikrometrów. Stosunek szerokości do grubości: dwadzieścia tysięcy. Wyobraź sobie kartkę papieru wielkości boiska, grubą na jeden atom. Takie płatki, naładowane ujemnie, odpychają się w wodzie i same ustawiają równolegle — jak szyby w oknie.

Warstwa czwarta: przepływ. Delikatny przepływ ścinający układa płatki w jeden wspólny kierunek, w domenę rozciągniętą na centymetry. Efekt widać gołym okiem w świetle spolaryzowanym: chaotyczna mozaika zamienia się w jednolitą, ciemną płytę. Płyta zachowuje porządek bez żadnego pola elektrycznego.

Warstwa piąta: nanokonfiność. Między równoległymi płatkami zostają szczeliny rzędu kilkudziesięciu nanometrów. To w nich polimeryzuje akrylamid. Łańcuch polimeru, zamknięty w szczelinie, nie może się swobodnie zwinąć — ściskany z góry i z dołu, plącze się z sąsiadami mocniej niż w otwartej objętości. I tu okazuje się rzecz zaskakująca: ciasnota, która zwykle osłabia materiał, tym razem go wzmacnia. Zamknięcie rodzi splątanie, a splątanie daje twardość bez ani jednego trwałego wiązania.

Warstwa szósta: splątanie jako szew. Gdy przetniesz żel, łańcuchy na krawędzi cięcia pozostają nienaruszone. Dociśnij połówki, dodaj kroplę wody — i nici z obu stron znów się przeplatają, jak rozplątane i ponownie splecione sznurki. Żadnego kleju. Żadnej reakcji chemicznej. Czysta fizyka dyfuzji. Po godzinie żel odzyskuje 60 procent wytrzymałości, po dobie — od 94 do 100 procent.

Warstwa siódma: funkcja. W tę samą architekturę można wpuścić koloidy, na przykład MXeny — dwuwymiarowe węgliki metali odkryte w 2011 roku — i dostać żel maskujący termicznie. Wymień wodę na glicerynę, a powstanie organo-żel, którego centymetr kwadratowy utrzyma w próbie na ścinanie 35 kilogramów.

Każda warstwa to osobna historia: od żeli Wichterlego i Líma z 1960 roku, którzy z hydrożelu opracowali pierwsze miękkie soczewki kontaktowe, przez teorię reptacji Pierre'a-Gillesa de Gennesa z 1971 roku, za którą otrzymał Nagrodę Nobla w 1991 roku, po nanokonfinację badaną intensywnie dopiero w ostatniej dekadzie. Dopiero złożenie wszystkich siedmiu warstw daje to, czego nie było nigdy: żel, który jest twardy i sam się naprawia.

Lampion, wstęga Möbiusa i 35 kilogramów

Najładniejszy dowód nie jest liczbą, tylko przedmiotem. Chen tnie żel na wstążki i składa z nich — jak z papieru — lampion, figurę w stylu kirigami i wstęgę Möbiusa, czyli pętlę o jednej powierzchni. Wszystko łączy samogojenie: dociskasz krawędzie i czekasz. Żel staje się materiałem konstrukcyjnym, nie plastyczną masą.

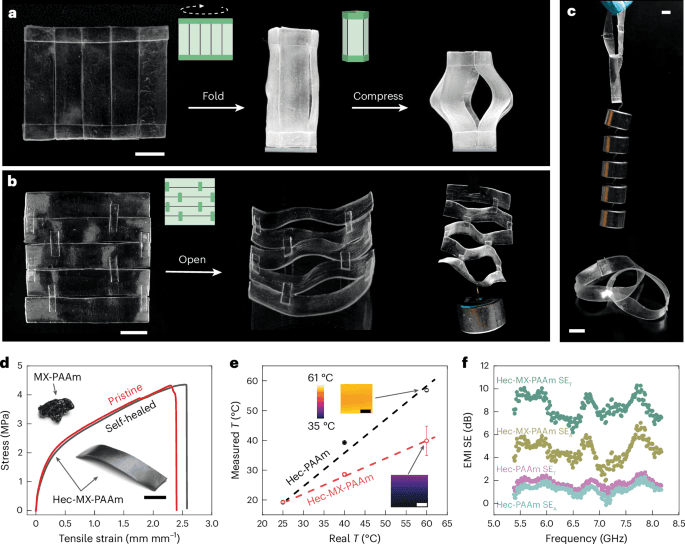

Rys. 2. Samoleczenie w złożonych kształtach: lampion, figura kirigami i wstęga Möbiusa złożone z żelowych wstążek połączonych samozszyciem. Źródło: Chen L. et al., Stiff and self-healing hydrogels by polymer entanglements in co-planar nanoconfinement, Nature Materials (2025), DOI: 10.1038/s41563-025-02146-5.

To zmienia reguły gry na trzech rynkach. W miękkiej robotyce chwytaki i aktuatory muszą wytrzymywać obciążenia, a przy tym nie rozsypywać się po pierwszym przecięciu — dziś każdy miękki chwytak z silikonu, który pęknie, ląduje w koszu. W druku addytywnym samonaprawialny żel otwiera drogę do drukowania struktur, które naprawiają mikropęknięcia, zanim te urosną. W medycynie hydrożele już dziś są soczewkami, opatrunkami i rusztowaniami dla komórek — ale wszystkie są miękkie. Twardy żel, który goi się jak tkanka, to nowa jakość: od chrząstki po implanty przenoszące obciążenie.

Konkurencja na tej półce nie śpi. Japońska szkoła Jian Ping Gong od 2003 roku buduje hydrożele podwójnej sieci — wytrzymałe, ale bez samonaprawy. Amerykańskie laboratoria, z grupą Zhiganga Suo z Harvardu na czele, od dwóch dekad wyciskają kolejne rekordy rozciągliwości, również bez gojenia. Samonaprawialne hydrożele z kolei — oparte o wiązania wodorowe, oddziaływania elektrostatyczne czy chemię gość-gospodarz — są miękkie z definicji. Fińsko-niemiecki zespół zrobił krok, którego żadna z tych szkół nie domknęła: połączył oba światy w jednym materiale.

Hydrożele to zresztą już wielki biznes — tyle że wyłącznie w miękkim wydaniu. Miękkie soczewki kontaktowe, które nosi ponad 150 milionów ludzi, to właśnie hydrożele. Opatrunki na rany, żele do ultrasonografii, superabsorbenty w pieluchach — wszystko z tej samej rodziny. Problem w tym, że wszystkie te produkty plasują się w jednym rogu wykresu: miękkie, rozciągliwe, ale pozbawione sztywności. Twardy, samonaprawialny żel wkracza w róg, w którym do tej pory siedziała wyłącznie chrząstka.

Jest i wąskie gardło. Hektoryt syntetyczny i ultracienkie monowarstwy to chemia laboratoryjna, nie przemysłowa. Poliakrylamid jest tani, ale przetworzenie żelu o 62-procentowej zawartości polimeru w procesie przemysłowym — gdzie polimeryzacja zachodzi między nanoskami w warunkach kontrolowanego przepływu — to inżynieria, której nikt jeszcze nie opanował w skali tony. Poziom gotowości technologicznej tego odkrycia to cztery: zjawisko zweryfikowane w laboratorium, wciąż daleko od linii produkcyjnej. Kto pierwszy zbuduje reaktor, w którym przepływ układa nanoski, ten zamieni fizykę z „Nature Materials" w produkt.

Finlandia znalazła. Polska ma składniki

Zespół jest fińsko-niemiecki: Aalto University w Espoo i Uniwersytet w Bayreuth, z Josefem Breuem — jednym z czołowych chemików materiałów warstwowych w Europie — jako autorem korespondencyjnym. To nie przypadek. Finlandia od lat inwestuje w bioinspirowane materiały miękkie, a w Bayreuth działa jeden z najsilniejszych instytutów polimerowych w Europie.

Polska nie musi zaczynać od zera. Mamy trzy składniki tego przepisu, rozrzucone po różnych laboratoriach.

Pierwszy to chemia hydrożeli. Profesor Marcin Karbarz z Uniwersytetu Warszawskiego od lat projektuje hydrożele wrażliwe na bodźce — materiały, które pęcznieją i kurczą się na komendę. Centrum Materiałów Polimerowych i Węglowych PAN w Zabrzu oraz Instytut Chemii Fizycznej PAN w Warszawie od dekad zajmują się sieciami polimerowymi. To nie jest ta sama chemia co hektorytowy żel Chena — ale kompetencje w projektowaniu splątanych sieci są przenoszalne.

Drugi to druk. Wrocławskie 3D Phoenix, poznańskie OMNI3D i krakowski Sinterit sprzedają drukarki 3D na cały świat. Zortrax, mimo restrukturyzacji, wciąż dysponuje kompetencjami w druku kompozytowym. Do tego Marcin Słoma z Politechniki Warszawskiej drukuje elektronikę z nanomateriałów. Samonaprawialny, twardy żel jako tusz do druku to dla tego ekosystemu naturalne uzupełnienie.

Trzeci to finansowanie, które istnieje, ale nie jest spójne. NCBR finansuje projekty materiałowe, PARP w Ścieżce SMART przyznaje od 10 do 15 milionów złotych na wdrożenie w ramach konsorcjum uczelnia–firma, FNP w programie TEAM — kilka milionów na międzynarodowy zespół. Brakuje pomostu: instytucji, która połączyłaby chemię hydrożeli Karbarza z maszynami 3D Phoenix i projektem skierowanym na rynek.

Stawka jest jasna. Za pięć lat samonaprawialne, sztywne hydrożele będą w chwytakach, opatrunkach i implantach — pytanie tylko, czyje. Jeśli Polska chce się liczyć w tym wyścigu, musi zbudować własny most między warstwami, zanim Finlandia, Niemcy i Chiny zbudują fabrykę.

Pierwszy ruch jest tańszy, niż się wydaje. Odtworzenie żelu Chena nie wymaga nowego laboratorium: hektoryt syntetyczny, akrylamid i prosty przepływ ścinający to receptura, którą można powtórzyć w istniejącej infrastrukturze IChF PAN czy Politechniki Warszawskiej. Nie trzeba czekać na decyzję z Brukseli. Wystarczy jeden zespół, który połączy chemię hydrożeli z drukiem 3D i złoży wniosek do PARP. Reszta to kwestia tego, kto będzie pierwszy.

Źródła

• Chen L., Dudko V., Khoruzhenko O. et al., Stiff and self-healing hydrogels by polymer entanglements in co-planar nanoconfinement, Nature Materials (2025). DOI: 10.1038/s41563-025-02146-5
• Wichterle O., Lím D., Hydrophilic Gels for Biological Use, Nature 185, 117–118 (1960). DOI: 10.1038/185117a0
• de Gennes P.-G., Reptation of a Polymer Chain in the Presence of Fixed Obstacles, The Journal of Chemical Physics 55, 572–579 (1971). DOI: 10.1063/1.1675789
• Gong J. P., Katsuyama Y., Kurokawa T., Osada Y., Double-Network Hydrogels with Extremely High Mechanical Strength, Advanced Materials 15, 1155–1158 (2003). DOI: 10.1002/adma.200304907
• Naguib M. et al., Two-Dimensional Nanocrystals Produced by Exfoliation of Ti₃AlC₂, Advanced Materials 23, 4248–4253 (2011). DOI: 10.1002/adma.201102306
