Atom przesunięty o ułamek pikometra: nowa ptychografia sięga tam, gdzie konwencja zawodzi

propozycja slug: `ptychografia-eLOP-grube-probki-polprzewodniki` propozycja kategorii: Materiałoznawstwo / Półprzewodniki / Obrazowanie

Wstęp — problem przez przykład

Wyobraź sobie: jeden z 20 miliardów tranzystorów w nowoczesnym procesorze jest nie tam, gdzie powinien. Przesunięty o ledwie kilkadziesiąt pikometrów — różnicę, której nie zobaczyłbyś żadnym mikroskopem optycznym, a która może zdecydować o tym, że cały chip trafi do utylizacji.

W produkcji półprzewodników o litografii 3 nm i mniejszej kontrola jakości na poziomie atomowym przestała być domeną wyłącznie laboratoriów badawczych. Stała się pilną potrzebą inżynierską. Problem polega na tym, że dominujące techniki strukturalnej mikroskopii elektronowej mają poważne ograniczenie grubości próbki. Cienkie skrawki krzemowych wafli — do 25–30 nm — można zbadać ze spektakularną dokładnością. Ale rzeczywiste warstwy funkcjonalne w układach scalonych bywają dwa, trzy razy grubsze. I tam tradycyjne metody zawodzą.

Ptychografia elektronowa była przez ostatnią dekadę jedną z najbardziej obiecujących alternatyw. Zamiast rejestrować bezpośredni obraz, zbiera wzorce dyfrakcyjne elektronów w każdym punkcie skanowania i matematycznie rekonstruuje z nich fazę fali — a zatem i trójwymiarowe rozmieszczenie atomów. Regularnie biła rekordy rozdzielczości. Mimo to miała swój sufit: przy grubszych próbkach aberracje soczewek elektronowych — zniekształcenia wiązki zmieniające się miejscowo — niszczyły rekonstrukcję. Powyżej mniej więcej 25–30 nm krzemu wyniki stawały się zbyt zaszumione, by mierzyć pozycje atomów z sensowną precyzją.

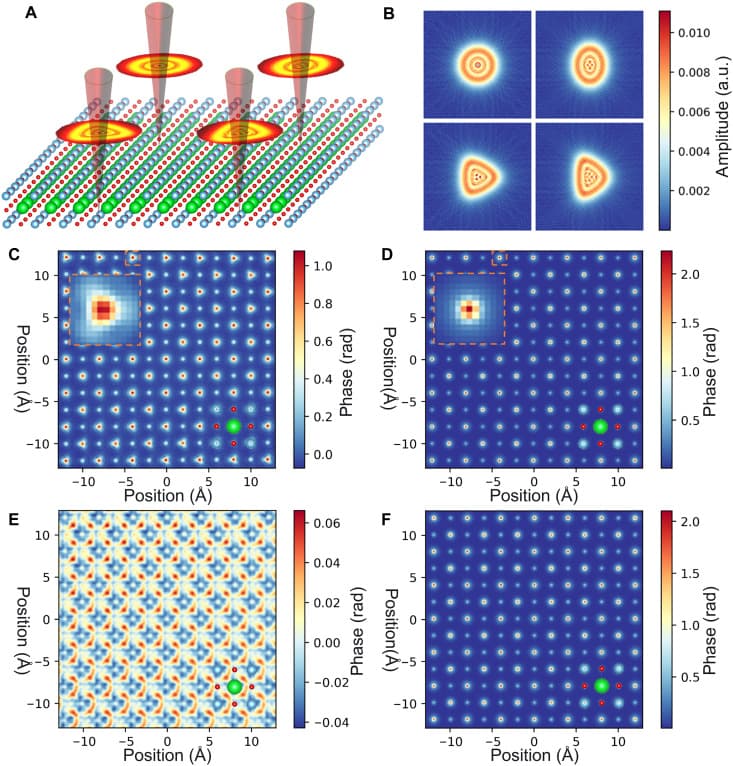

Rys. 1. Rekonstrukcja ptychograficzna na symulowanych danych z aberracjami zależnymi od pozycji. (A) Schemat skanującej sondy z aberracjami zależnymi od miejsca. (B–F) Amplitudy sond i fazy obiektu rekonstruowane metodami CPP i eLOP dla próbek 20 nm i 60 nm. Yang et al., Science Advances 12(23), 2026, DOI: 10.1126/sciadv.aec9348. Licencja: CC BY-NC 4.0.

Rozwiązanie z artykułu naukowego

W czerwcu 2026 roku badacze z Tsinghua University w Pekinie — Wenfeng Yang, Haozhi Sha, Jizhe Cui i Rong Yu — opublikowali w piśmie Science Advances pracę, która trzykrotnie przesuwa tę granicę. Artykuł „Imaging thick objects with deep-subangstrom resolution and deep-subpicometer precision" (DOI: 10.1126/sciadv.aec9348) prezentuje technikę eLOP (ang. extended local-orbital ptychography — rozszerzona ptychografia lokalnych orbitali) połączoną z filtrowaniem energetycznym wiązki elektronów.

Kluczowa innowacja: eLOP śledzi i koryguje aberracje lokalnie — osobno dla każdego punktu skanowania. Konwencjonalne algorytmy ptychograficzne zakładają, że aberracje są stałe lub zmieniają się przewidywalnie w całej polu obrazowania, i właśnie dlatego zawodzą przy grubszych materiałach, gdzie elektrony rozpraszają się wielokrotnie. Dodatkowe filtrowanie energetyczne usuwa sygnał od elektronów, które straciły energię w nieelastycznych zderzeniach z próbką — to kolejne źródło szumu niszczące wcześniejsze rekonstrukcje.

Efekt jest wymierny. Autorzy osiągnęli pełną rekonstrukcję ptychograficzną krzemu o grubości 85 nm — dotąd poza praktycznym zasięgiem. Precyzja wyznaczenia pozycji atomów Si wyniosła 0,39 pikometra (odchylenie standardowe odległości Si–Si w sieci krystalicznej). Granica informacji uzyskanej przez metodę: 18 pm.

Dla odniesienia: angstrem (0,1 nm) to umowna miara atomowa, odpowiadająca mniej więcej rozmiarowi atomu. Promień atomu wodoru to 53 pm. Precyzja 0,39 pm jest przeszło stokrotnie mniejsza — głęboko w zakresie zwanym deep-subpicometer. Analogiczne wyniki autorzy uzyskali dla perowskitu SrTiO₃ grubości 60 nm: precyzja 0,42 pm, granica informacji 16 pm.

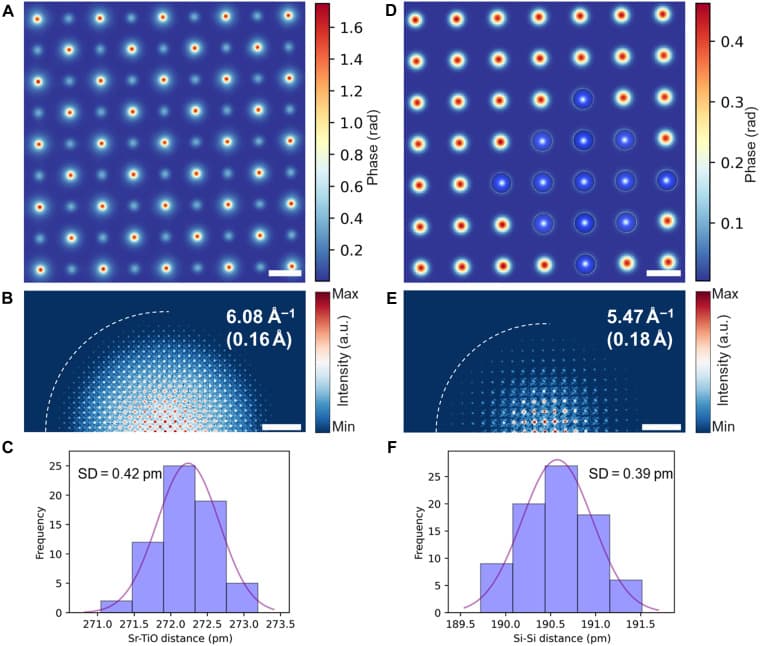

Rys. 5. Granica informacji i precyzja pozycji atomów w grubych próbkach. (A–C) SrTiO₃, 60 nm: obraz fazowy, dyfraktogram (16 pm), histogram odległości Sr–TiO (SD = 0,42 pm). (D–F) Si, 85 nm: obraz fazowy, dyfraktogram (18 pm), histogram odległości Si–Si (SD = 0,39 pm). Yang et al., Science Advances 12(23), 2026, DOI: 10.1126/sciadv.aec9348. Licencja: CC BY-NC 4.0.

Co istotne — ważne jest, by powiedzieć to otwarcie — praca nie rozwiązuje problemu szybkości. Metoda opiera się na 4D-STEM (czterowymiarowej transmisyjnej mikroskopii elektronowej), rejestrującej pełny wzorzec dyfrakcyjny w każdym punkcie skanowania. To oznacza ogromne ilości danych i czas akwizycji liczony w minutach lub godzinach na próbkę. W środowisku fabrycznym, gdzie inspekcja musi nadążać za taśmą produkcyjną, jest to bariera, której obecna wersja techniki nie przekracza. Autorzy sami wskazują przyspieszenie akwizycji i uproszczenie filtrowania energetycznego jako konieczne kolejne etapy. TRL pracy oceniamy na 6–7: zaawansowany proof-of-concept na rzeczywistych próbkach przemysłowych, ale nie gotowe rozwiązanie wdrożeniowe.

Propozycje komercjalizacji

Pomimo ograniczeń eLOP otwiera trzy realistyczne ścieżki komercjalizacji w horyzoncie do dziesięciu lat.

Licencjonowanie algorytmu przez producentów mikroskopów (horyzont: 3–5 lat). Firmy takie jak Carl Zeiss, JEOL czy Thermo Fisher Scientific regularnie aktualizują oprogramowanie rekonstrukcyjne swoich systemów STEM i 4D-STEM. Algorytm eLOP — jako moduł do istniejących platform obliczeniowych — mógłby być licencjonowany przez Tsinghua University lub spin-off założony przez autorów. Bariera: walidacja na materiałach innych niż krzem i SrTiO₃, integracja z zamkniętymi ekosystemami softwarowymi producentów sprzętu.

Kontrola jakości in-line w fabrykach chipów (horyzont: 4–6 lat). TSMC, Samsung czy Intel prowadzą intensywne programy metrologiczne dla węzłów sub-3 nm, gdzie odchylenia atomowe w warstwach gate-all-around decydują o wyjściu produkcyjnym. Fakt: żaden z tych podmiotów nie ogłosił wdrożenia eLOP — to ocena potencjału, nie komunikat prasowy. Spekulacja, uzasadniona: gdy tempo skanowania wzrośnie o rząd wielkości — co w 4D-STEM dzieje się systematycznie dzięki nowym detektorom EMPAD — a koszty systemów z filtrowaniem energetycznym spadną, ptychografia in-line stanie się ekonomicznie sensowna. Bariery: tempo, odporność na drgania środowiskowe i certyfikacja procesowa.

Usługa analizy strukturalnej dla przemysłu materiałowego (horyzont: 2–4 lata). Klienci z branży lotniczej, energetycznej i producentów akumulatorów już dziś zlecają analizy TEM zewnętrznym laboratoriom. eLOP — oferowana jako usługa wysokoprecyzyjnego obrazowania 3D grubych przekrojów — trafia do niszowego, ale lukratywnego segmentu: nowych stopów, materiałów kompozytowych, faz krystalicznych w elektrodach ogniw. Bariera wejścia jest tu najniższa, bo istniejące laboratoria 4D-STEM mogą zaktualizować oprogramowanie bez wymiany sprzętu.

Kąt polski: Brak zidentyfikowanego polskiego zaczepienia — wymaga pogłębienia. Autorzy reprezentują Tsinghua University; wśród afiliiacji brak ośrodków polskich. Potencjalne punkty wejścia: Instytut Fizyki PAN i krajowe centra TEM dysponują infrastrukturą, która mogłaby posłużyć do walidacji eLOP na materiałach istotnych dla polskiego przemysłu (fotowoltaika, elektronika mocy). Spekulacja, uzasadniona: udział w europejskim konsorcjum badawczym — np. przy Ernst Ruska-Centre w Jülich — byłby naturalną ścieżką wejścia dla polskiej grupy badawczej.

Źródła

1. Yang W., Sha H., Cui J., Yu R. (2026). Imaging thick objects with deep-subangstrom resolution and deep-subpicometer precision. Science Advances, 12(23). DOI: 10.1126/sciadv.aec9348 — wersja OA w PubMed Central: https://pmc.ncbi.nlm.nih.gov/articles/PMC13232556/
2. Yang W. et al. (2025). Preprint arXiv:2502.18294. https://arxiv.org/abs/2502.18294
