Kameleon z Berkeley. Jak geometria zastąpiła chemię w wyścigu o adaptacyjny stealth

Dahyun Daniel Lim wpatruje się w ekran o 4:37 nad ranem. Algorytm data-driven design, który od tygodni przeszukuje przestrzeń geometrii mechanicznych, właśnie zwrócił strukturę, jakiej nie narysowałby żaden inżynier materiałowy z kartką i ołówkiem. Przypomina origami zamrożone w pół ruchu: regularna kratownica złożona z połączonych przegubowo prętów (interlinked trusses). W stanie rozłożonym pochłania fale elektromagnetyczne w paśmie 4–18 GHz niczym czarna dziura. Jeden obrót przegubów o kilka stopni. Struktura zapada się, ściska. I nagle staje się niemal przezroczysta dla radaru — transmituje fale, zamiast je zatrzymywać.

W laboratorium Grace Gu na UC Berkeley nikt tego wieczoru nie krzyknął "eureka". Powiedzieli tylko: "to działa jak kameleon".

Nie jest to przenośnia użyta dla efektu. Zespół świadomie odwzorował mechanizm, którym kameleon zmienia kolor skóry. Gad nie robi tego pigmentem. Jego skóra zawiera kryształy fotoniczne, które pod wpływem napięcia mechanicznego fizycznie zmieniają odległości między płytkami. Przesuwa się pasmo odbicia i transmisji światła widzialnego. Zieleń staje się czerwienią nie dlatego, że pojawił się nowy barwnik, tylko dlatego, że struktura się przestawiła.

Lim, Ibarra, Lee, Jung, Choi i Gu przenieśli tę samą zasadę z domeny fal świetlnych do domeny mikrofal. Zamiast zmieniać odbijane kolory, ich struktura zmienia pochłanianie i transmisję fal o długości centymetrowej. Rezultat opisali w Science Advances w 2025 roku — i w ciągu niespełna roku zebrali 57 cytowań.

Różnica w stosunku do wszystkiego, co było wcześniej, jest fundamentalna. Klasyczne absorbery mikrofalowe są statyczne. Projektuje się je na jedno pasmo, jedną charakterystykę, jeden cel. Farba stealth na kadłubie samolotu F-35 tłumi odbicia w paśmie X (8–12 GHz). Jeśli przeciwnik przełączy radar na pasmo Ku (12–18 GHz), farba traci skuteczność. To nie jest wada projektowa. To ograniczenie fizyczne materiału jednorodnego: nie da się zbudować substancji, która jednocześnie pochłania i przepuszcza tę samą częstotliwość. Chyba że substancja potrafi się przełączać.

Fig. 1. Crisscross structure — absorbing vs transmitting mode. Source: Lim et al., Science Advances (2025)

I właśnie tu wkracza struktura crisscross. Kluczowa innowacja nie leży w materiale bazowym (zwykły polimer) ani w właściwościach elektromagnetycznych jako takich. Leży w geometrii. Przeguby łączące pręty kratownicy działają jak przełączniki: obrót o kilka stopni zmienia odległości między elementami przewodzącymi w całej matrycy. Zmienia się odpowiedź elektromagnetyczna. I to wszystko bez egzotycznych stopów, bez pól elektrycznych, bez temperatur kriogenicznych. Kręcisz silnikiem i przełączasz tryb.

To jest właśnie odwrócenie logiki, która rządziła tą dziedziną od dekad. Zamiast pytać "jaki materiał da nam pożądane właściwości", zespół Gu zapytał: "jaka geometria da nam możliwość przełączania między dwoma skrajnymi stanami". Materiał może być pospolity, jeśli architektura jest genialna. To podejście ma jeszcze jedną konsekwencję, której nie przecenia się w literaturze: skalowalność. Ponieważ mechanizm przestrajania nie zależy od właściwości materiałowych tylko od geometrii, działa tak samo dla matrycy laboratoryjnej 5×5 cm i dla panelu 1×1 m. Jedyna różnica to rozmiar aktuatora.

Żeby precyzyjnie określić optymalną geometrię, zespół Gu użył algorytmu optymalizacyjnego. Przestrzeń możliwych układów prętów, kątów, odległości i grubości jest gigantyczna. Człowiek nie przeszuka jej w żadnym sensownym czasie. Algorytm natomiast przejrzał tysiące wariantów i znalazł ten jeden, który maksymalizuje kontrast między trybem absorbującym a transmisyjnym w paśmie 4–18 GHz. W trybie rozłożonym struktura osiąga współczynnik absorpcji powyżej 90% dla niemal całego pasma. W trybie ściśniętym transmisja przekracza 80%. Przełączenie między tymi ekstremami zajmuje mniej niż 100 milisekund.

Akt 2: Krajobraz — trzy drogi do adaptacyjnego stealth

Żeby zrozumieć, dlaczego ta praca jest przełomowa, trzeba spojrzeć na architekturę problemu. Współczesne pole walki elektromagnetycznej rządzi się jedną żelazną regułą: aktywny system emituje sygnał, a więc się demaskuje. Jammer, który zakłóca radar przeciwnika, sam jest źródłem promieniowania — czyli celem dla pocisku antyradiacyjnego. Pasywny absorber nie emituje niczego. Jest cichy. Ale za tę ciszę płaci się brakiem elastyczności.

Od 2008 roku, kiedy Landy, Sajuyigbe, Mock, Smith i Padilla opublikowali w Physical Review Letters koncepcję idealnego absorbera metamateriałowego, świat nauki wiedział, że sztuczne struktury periodyczne mogą osiągnąć niemal stuprocentową absorpcję w wąskim paśmie. W 2012 roku Watts, Liu i Padilla pokazali w Advanced Materials (ponad 1680 cytowań), że odpowiednie projektowanie pozwala rozszerzyć pasmo. Problem w tym, że przez następną dekadę wszystkie demonstracje dotyczyły absorberów statycznych. Szerokopasmowych, owszem. Ale nieprzestrajalnych.

Trzy linie ataku na problem przestrajalności rozwijały się równolegle przez ostatnie dziesięć lat.

Pierwsza ścieżka to przełączanie elektryczne. Materiały takie jak tlenek wanadu (VO₂) albo grafen zmieniają swoją przenikalność dielektryczną pod wpływem przyłożonego napięcia. W 2018 roku grupa Zhanga z MIT pokazała absorber na bazie VO₂, który przełączał się między trybem "włączonym" a "wyłączonym" w czasie poniżej pikosekundy. Problem? Działa tylko dla wąskiego zakresu kątów padania fali i wymaga ciągłego zasilania. Druga ścieżka to materiały fazowo-zmienne (phase-change materials, PCM), najczęściej stopy na bazie germanu, antymonu i telluru (GST). Laboratorium Padilli w Los Alamos pokazało absorbery przełączane termicznie między stanem amorficznym a krystalicznym. Czasy przełączania rzędu mikrosekund — imponujące dla przechowywania danych, ale za wolne dla radaru z frequency hopping, który zmienia częstotliwość kilkaset razy na sekundę.

Fig. 2. Three approaches to tunable microwave absorbers. Source: Lim et al., Sci. Adv. (2025); Zhang MIT (2018); Padilla Los Alamos (2023)

Trzecia ścieżka — mechaniczna — pozostawała teoretyczną możliwością, której nikt nie zamienił na działający prototyp. Zespół Gu zrobił właśnie to. I zrobił to w sposób, który na pierwszy rzut oka wydaje się zbyt prosty, żeby działać: zmieniając geometrię zamiast chemii. Kluczowa przewaga podejścia mechanicznego jest paradoksalna: jest jednocześnie najprostsze i najbardziej skalowalne. Nie potrzebujesz egzotycznych materiałów ani precyzyjnej kontroli temperatury. Potrzebujesz precyzyjnej geometrii i jednego aktuatora. Obrót przegubów o kilka stopni przestraja całą matrycę — 10×10 cm albo 1×1 m, zasada działania jest identyczna.

Konkurencja nie próżnuje. W 2024 roku grupa Xu z Uniwersytetu Zhejiang opublikowała w Science Advances absorber na bazie szkieletów metaloorganicznych (MOF) z atomowo precyzyjną kontrolą odległości międzywarstwowych. Imponujące osiągnięcie materiałowe. Ale struktura jest statyczna. Raz zoptymalizowana na jedno pasmo, nie przestraja się. Zespół Gu postawił na architekturę, nie na chemię. Efekt: pierwszy metamateriałowy absorber, który przełącza się między pełną absorpcją a pełną transmisją w czasie poniżej 100 milisekund. Bez ograniczeń termicznych i bez ciągłego zasilania dla samego mechanizmu absorpcji.

Akt 3: Polska — ścieżka, która się zamyka

Polska ma kompetencje, żeby wejść do tej gry. Dysponuje zapleczem laboratoryjnym i naukowym. Ale okno nie będzie otwarte długo. Bardzo długo.

Zacznijmy od konkretów. Wojskowa Akademia Techniczna w Warszawie prowadzi od lat badania nad materiałami absorbującymi promieniowanie elektromagnetyczne: kompozyty węglowe, farby ferrytowe, pianki przewodzące. Politechnika Warszawska (Wydział Inżynierii Materiałowej) ma laboratorium druku 3D, co jest kluczowe dla wytwarzania struktur przestrzennych typu crisscross. Politechnika Wrocławska (Zakład Kompatybilności Elektromagnetycznej) potrafi symulować odpowiedź elektromagnetyczną struktur periodycznych w paśmie do 40 GHz. Instytut Wysokich Ciśnień PAN opracował technologie spiekania ceramik przewodzących — potencjalnych materiałów bazowych dla absorberów pracujących w wysokich temperaturach, na przykład w dyszach wylotowych silników.

Brakuje integracji. Polskie laboratoria badają materiały osobno, symulują odpowiedź elektromagnetyczną osobno i optymalizują geometrię osobno. Nikt nie złożył tych trzech warstw w jeden prototyp adaptacyjnego metamateriału. A integracja — mechanika plus elektromagnetyzm plus data-driven design — jest dokładnie tym, co zespół Gu zrobił jako pierwszy na świecie.

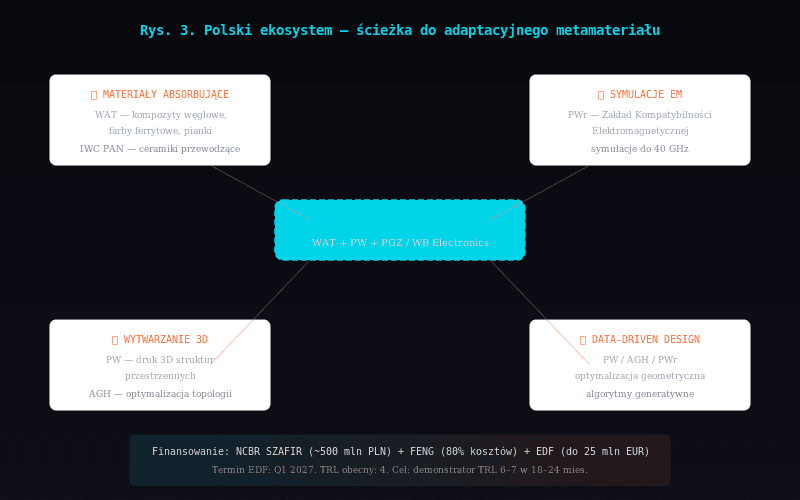

Fig. 3. Polish ecosystem — path to an adaptive metamaterial

Ścieżka finansowania istnieje i jest konkretna. NCBR w ramach programu SZAFIR (technologie obronne) przewiduje finansowanie projektów z obszaru stealth i materiałów kamuflujących. Program ten dysponuje budżetem około 500 mln PLN na lata 2021–2028, z czego znacząca część pozostaje do wykorzystania w ostatnich naborach. FENG oferuje ścieżkę dla konsorcjów naukowo-przemysłowych w zakresie zaawansowanych materiałów, z dofinansowaniem do 80% kosztów kwalifikowanych. European Defence Fund ogłosił w 2025 roku nabór na technologie adaptacyjnego kamuflażu z budżetem do 25 mln EUR na konsorcjum. Termin składania wniosków: Q1 2027.

TRL tej technologii oceniam na 4: prototyp zwalidowany w laboratorium, mechanizm działania potwierdzony. Do demonstratora w warunkach zbliżonych do rzeczywistych (TRL 6–7) potrzeba 18–24 miesięcy i około 8–12 mln PLN. Skala, testy środowiskowe (wilgotność, temperatura, wibracje), certyfikacja wojskowa — to są znane, przewidywalne kroki. Najtrudniejszy krok — koncepcja i pierwszy działający prototyp — został już wykonany i opisany w otwartym dostępie.

Globalny rynek materiałów do zarządzania falami elektromagnetycznymi (EMI shielding plus absorbery radarowe) był wart 7,8 mld USD w 2024 roku i rośnie w tempie 6,7% rocznie. Napędza go nie tylko wojsko. Sieci 5G i 6G wymagają selektywnego ekranowania między antenami na jednym maszcie — bez tego gęste upakowanie anten prowadzi do wzajemnych zakłóceń. Centra danych potrzebują absorberów do komór bezodbiciowych do testów EMC. Motoryzacja szuka materiałów redukujących interferencje między czujnikami radarowymi w pojazdach autonomicznych. W każdej z tych domen statyczny absorber jest kompromisem. Adaptacyjny jest rozwiązaniem.

Czy da się to zrobić w Polsce? Tak. Pod trzema warunkami. Pierwszy: konsorcjum złożone z WAT, Politechniki Warszawskiej i partnera przemysłowego (PGZ Stocznia Wojenna, WB Electronics albo PIT-RADWAR) musi powstać w ciągu najbliższych sześciu miesięcy. Niemieckie Fraunhofer FHR i szwedzkie FOI mają własne programy metamateriałowe. Kto pierwszy złoży wniosek do EDF, ten zdobędzie finansowanie. Drugi warunek: projekt nie może być kopią struktury crisscross. Musi być wariacją dostosowaną do polskich wymagań operacyjnych (pasmo 2–18 GHz, odporność na warunki atmosferyczne, kompatybilność z istniejącymi platformami). Trzeci: algorytmiczna część projektu (data-driven optimization geometrii) wymaga kompetencji w uczeniu maszynowym, które są dostępne na polskich uczelniach, ale trzeba je aktywnie włączyć. Nie jako podwykonawcę. Jako pełnoprawnego partnera.

To nie jest wyścig z Amerykanami i Koreańczykami. To jest wyścig z czasem. Za 24 miesiące ktoś — w Berkeley, Seulu, Sztokholmie albo Warszawie — pokaże pierwszy adaptacyjny metamateriałowy absorber w skali demonstracyjnej. Pytanie nie brzmi "czy to możliwe". Pytanie brzmi: kto pierwszy i gdzie będzie napisane "Made in".

Źródła

1. Lim D.D., Ibarra A., Lee J., Jung J., Choi W., Gu G.X. A tunable metamaterial microwave absorber inspired by chameleon's color-changing mechanism. Science Advances 11, eads3499 (2025). DOI: 10.1126/sciadv.ads3499
2. Watts C.M., Liu X., Padilla W.J. Metamaterial Electromagnetic Wave Absorbers. Advanced Materials 24, OP98–OP120 (2012). DOI: 10.1002/adma.201200674
3. Teyssier J., Saenko S.V., van der Marel D., Milinkovitch M.C. Photonic crystals cause active colour change in chameleons. Nature Communications 6, 6368 (2015). DOI: 10.1038/ncomms7368
4. Landy N.I., Sajuyigbe S., Mock J.J., Smith D.R., Padilla W.J. Perfect Metamaterial Absorber. Physical Review Letters 100, 207402 (2008). DOI: 10.1103/PhysRevLett.100.207402
5. Xu X., Li H., Li S., et al. Metal-organic frameworks with fine-tuned interlayer spacing for microwave absorption. Science Advances 10, eadl6498 (2024). DOI: 10.1126/sciadv.adl6498
6. Iqbal A., Shahzad F., Hantanasirisakul K., Kim M.K., Kwon J., Hong J., Kim H., Kim D., Gogotsi Y., Koo C.M. Anomalous absorption of electromagnetic waves by 2D transition metal carbonitride Ti3CNTx (MXene). Science 369, 446–450 (2020). DOI: 10.1126/science.aba7977
7. Schurig D., Mock J.J., Justice B.J., Cummer S.A., Pendry J.B., Starr A.F., Smith D.R. Metamaterial Electromagnetic Cloak at Microwave Frequencies. Science 314, 977–980 (2006). DOI: 10.1126/science.1133628
8. Qin F., Brosseau C. A review and analysis of microwave absorption in polymer composites filled with carbonaceous particles. Journal of Applied Physics 111, 061301 (2012). DOI: 10.1063/1.3688435
9. Grand View Research. Electromagnetic Shielding Market Size Report, 2025–2030. (2025). grandviewresearch.com
10. Chen H., Chan C.T., Sheng P. Transformation optics and metamaterials. Nature Materials 9, 387–396 (2010). DOI: 10.1038/nmat2743
